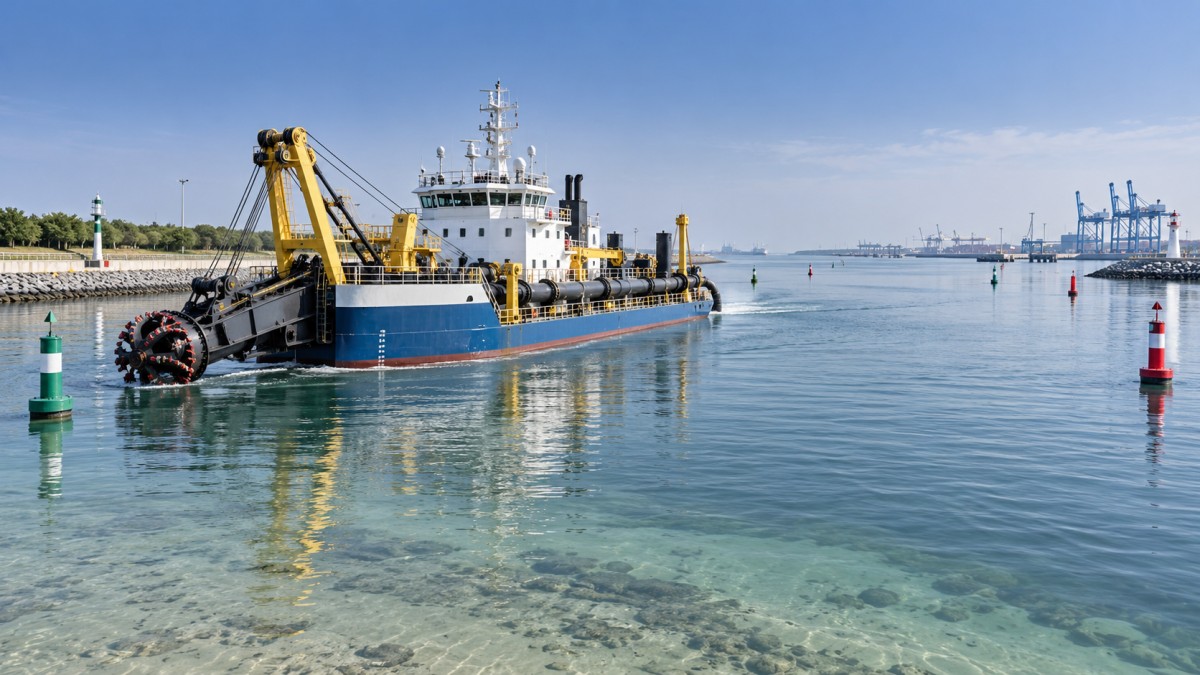

Comment les limites de tirant d’eau déterminent si une drague peut atteindre le site

Un navire dragueur ne peut atteindre un site que lorsque son tirant d’eau opérationnel en charge, et non seulement les dimensions indiquées dans sa brochure, est compatible avec la profondeur d’eau minimale qu’il doit traverser, avec une marge de sécurité exploitable. Ce point le moins profond peut être une entrée de rivière, un chenal d’accès, le passage d’un ponceau, un poste d’amarrage temporaire ou la dernière section adjacente à la zone de dragage. Un navire peut disposer d’une profondeur de dragage et d’une capacité de pompage suffisantes pour le travail, tout en étant incapable d’arriver sans s’échouer, attendre une marée haute ou nécessiter un démontage partiel.

La décision pratique consiste à comparer le tirant d’eau de la drague dans chaque condition de transport et d’exploitation avec laprofondeur minimale disponible après prise en compte de la marée, de l’envasement, des vagues, de la gîte et du dégagement de navigation. Les limites de tirant d’eau doivent donc être vérifiées avant de choisir le mode de transport, de dimensionner le navire dragueur ou de s’engager sur un calendrier de mobilisation. Considérer le tirant d’eau comme un détail logistique de dernière étape est l’un des moyens les plus rapides de créer des retards évitables.

La profondeur d’accès correspond rarement à celle indiquée sur une carte

Une étude de site peut indiquer qu’un chenal a une profondeur de 2,5 m, mais ce seul chiffre ne prouve pas qu’une drague puisse l’emprunter. Il peut se référer à un levé antérieur, à un niveau d’eau particulier ou à un axe central plus profond que l’itinéraire qu’un navire large doit réellement suivre. Les dépôts de sédiments peuvent se déplacer après la pluie, les crues, le passage de navires ou des dragages antérieurs. Dans les zones soumises aux marées, la profondeur disponible varie au cours de la journée. En eaux exposées, de courtes vagues peuvent rendre un transit limite dangereux, même lorsque la profondeur nominale semble suffisante.

Pour planifier l’accès, commencez par la profondeur déterminante : la profondeur minimale sur l’ensemble du trajet entre le point de mise à l’eau et le lieu de travail. Déduisez ensuite les facteurs qui réduisent le dégagement utilisable. Le résultat est la profondeur navigable disponible pour la drague, plutôt qu’une valeur de site trop optimiste.

Le tirant d’eau n’est pas une valeur fixe

Lorsqu’on demande si un navire dragueur peut atteindre un site, on demande parfois « le tirant d’eau » comme s’il restait inchangé. En réalité, la valeur pertinente dépend de l’état du navire. Une drague peut flotter différemment lorsqu’elle est remorquée, lorsqu’elle transporte du carburant et des pièces de rechange à bord, lorsque l’échelle est relevée ou lorsque les pontons sont configurés pour le transport. Un navire dont le tirant d’eau statique est presque horizontal peut également s’assietter sur l’arrière ou sur l’avant lorsque les machines, ancres, conduites de refoulement et équipements auxiliaires sont disposés pour le déplacement.

Demandez au fournisseur de l’équipement le tirant d’eau et l’assiette dans la condition de mobilisation prévue, et pas seulement un plan général de coque. Précisez si les dimensions indiquées comprennent les équipements optionnels, les pieux d’ancrage, les ancres latérales, les échelles ou les supports de transport. Si la drague est modulaire ou démontable, distinguez le tirant d’eau du navire assemblé de celui des modules individuels transportés par barge, camion, rail ou transport maritime.

Le tirant d’air est également important. Un itinéraire fluvial peu profond peut passer sous des ponts, des lignes électriques, des pipelines ou des structures aériennes. La drague peut éviter le fond tout en étant bloquée par la hauteur de la cabine, du mât, de l’échelle relevée, de l’équipement de levage ou d’un châssis de transport temporaire. L’autorisation d’accès doit examiner les deux directions verticales à partir de la ligne de flottaison.

Définissez une marge réelle sous quille avant de faire votre choix

Utiliser une profondeur d’eau disponible égale au tirant d’eau du navire n’est pas un plan d’exploitation acceptable. Une marge est nécessaire, car le fond est irrégulier, les relevés sont imparfaits et le navire est en mouvement. Cette marge ne peut pas être réduite à une valeur universelle ; une eau abritée avec un fond plat récemment vérifié diffère d’un estuaire soumis aux marées, aux courants, à l’action des vagues et aux hauts-fonds mobiles.

Le calcul utile est le suivant :

Profondeur d’accès requise = tirant d’eau maximal en transit + marge opérationnelle + marge de dégagement sous quille.

La marge opérationnelle couvre les changements attendus pendant le passage, tels que l’assiette, l’enfoncement dynamique, le mouvement ou une faible variation de charge. L’enfoncement dynamique mérite une attention particulière lorsqu’un navire se déplace dans des chenaux restreints : l’écoulement de l’eau autour de la coque peut l’enfoncer légèrement davantage et modifier son assiette à mesure que la vitesse augmente. Un transit lent et contrôlé peut réduire cet effet, mais l’itinéraire doit tout de même offrir un dégagement suffisant.

Le dégagement sous quille est l’espace résiduel entre le point le plus bas de la coque et le fond. Il protège contre les incertitudes de levé et les points hauts locaux. Lorsque l’itinéraire comporte des roches, débris, anciens pieux ou matériaux dragués irréguliers, un simple sondage de profondeur peut ne pas révéler tous les dangers. Un faible dégagement qui semble praticable sur le papier peut provoquer un échouement dès le premier virage ou bassin d’évitage.

Les contraintes de l’itinéraire déterminent souvent la configuration de l’équipement

Le tirant d’eau n’est qu’une des nombreuses limites physiques, mais il révèle souvent la nécessité d’un autre plan de mobilisation. Un passage étroit peut être suffisamment profond à marée haute mais trop étroit pour effectuer un virage en toute sécurité. Un autre itinéraire peut permettre le passage d’une coque flottante, mais l’empêcher d’atteindre la rive où les sections de conduites doivent être raccordées. Dans les travaux intérieurs isolés, la méthode d’accès sélectionnée peut définir l’ensemble des spécifications de la drague.

• Livraison directe par voie d’eau : adaptée lorsque l’itinéraire continu dispose d’une profondeur, d’une largeur, d’un dégagement aérien, d’un espace de manœuvre et d’installations de soutien adéquats.
• Livraison remorquée aux niveaux d’eau prévus : peut convenir aux itinéraires soumis aux marées ou aux variations saisonnières, à condition que le calendrier prévoie des créneaux de transit et une zone d’attente protégée.
• Démontage partiel et transport terrestre : utile lorsqu’un itinéraire routier ou ferroviaire évite les passages peu profonds, mais les points de chargement, la capacité de levage et l’espace de réassemblage doivent être confirmés.
• Mise à l’eau près de la zone de travail : peut réduire le risque d’accès par voie d’eau, bien que le lieu de mise à l’eau doive pouvoir supporter en toute sécurité le poids de la coque, la pente, la capacité portante du sol et le raccordement des conduites de refoulement.

Ne supposez pas qu’utiliser une drague plus petite résout automatiquement les problèmes d’accès. Une coque plus petite peut avoir un tirant d’eau inférieur, mais elle peut ne pas répondre aux besoins de production, à la distance de refoulement, à la profondeur de dragage ou aux exigences de coupe du sol. L’objectif est de choisir une configuration qui atteint le site et exécute le travail requis sans dépendre de conditions d’exploitation irréalistes.

Adaptez la drague à l’itinéraire limitant et au travail requis

Considérez une opération de dragage ou de remblayage de sable dans une rivière, un lac, une zone de barrage ou un site côtier abrité. L’itinéraire peut être peu profond à l’entrée, alors que la zone de travail elle-même est beaucoup plus profonde. Dans cette situation, la sélection doit commencer par la restriction d’accès, puis vérifier si une drague candidate peut satisfaire aux exigences de production une fois arrivée.

Par exemple, ladrague aspiratrice à désagrégateur YLCSD450 est conçue pour des applications comprenant les rivières, les lacs, la mer, les barrages, le dragage de sable et le remblayage de sable. Sa longueur hors tout déclarée avec l’échelle relevée est de 37 m, sa largeur est de 7,2 m et sa profondeur de dragage est de 14 m. Ces valeurs sont pertinentes pour la planification de l’itinéraire et des travaux, mais elles ne remplacent pas la confirmation du tirant d’eau réel de transport du navire, de son assiette, des niveaux d’eau locaux ou de l’espace de manœuvre. Sa conception démontable et transportable peut offrir une alternative lorsque l’accès flottant est limité, sous réserve des conditions de levage et d’assemblage du projet.

Les capacités techniques doivent être vérifiées en parallèle. Une drague destinée à transporter une pulpe sur une longue conduite nécessite des performances de pompage suffisantes pour l’itinéraire de refoulement prévu, tandis que la puissance du désagrégateur et les systèmes hydrauliques doivent être adaptés au matériau excavé. Choisir uniquement en fonction d’un faible tirant d’eau peut laisser le site avec un navire qui arrive facilement mais peine à maintenir le rythme de production prévu.

Un examen pratique avant mobilisation

Avant de confirmer l’expédition, préparez une fiche d’itinéraire unique qui suit le navire dragueur depuis le point de livraison jusqu’à sa position finale de travail. Incluez le levé de l’itinéraire, la référence de niveau d’eau, les dégagements sous pont, les passages étroits, les virages, les amarrages temporaires, la zone de mise à l’eau et tous les franchissements nécessitant des conduites ou des embarcations de soutien. Une inspection visuelle peu avant la mobilisation est utile lorsque les chenaux sont connus pour évoluer rapidement.

1. Obtenez le tirant d’eau maximal de transit de l’équipement et identifiez le point le plus bas de la coque ou des appendices dans cette condition.
2. Vérifiez la profondeur déterminante à l’aide d’informations actualisées se rapportant au niveau d’eau réellement attendu.
3. Appliquez une marge spécifique à l’itinéraire pour les variations du fond, le mouvement du navire, l’assiette et l’enfoncement dynamique lié à la vitesse.
4. Vérifiez la largeur, le rayon des virages, le dégagement aérien, le courant et les emplacements sûrs pour attendre ou faire demi-tour.
5. Déterminez si l’itinéraire privilégié reste praticable pendant toute la fenêtre de mobilisation prévue, et pas uniquement à un moment favorable.
6. Préparez une autre méthode de transport ou de mise à l’eau avant l’expédition de l’équipement si le dégagement est limité.

Une drague ne doit pas être engagée sur un itinéraire peu profond en supposant qu’un échouement mineur est sans conséquence. Un échouement peut endommager les structures de coque, interrompre le remorquage, compliquer les dispositions d’assurance et de renflouement, et retarder le début des travaux. Lorsque le calcul laisse peu de marge, confirmez l’itinéraire par un levé hydrographique et évaluez le transit prévu avec les équipes maritimes et de site responsables. La bonne décision peut être un autre point de mise à l’eau, un passage programmé, un dragage d’accès temporaire ou une configuration de drague transportable, plutôt que de forcer un navire entièrement assemblé à traverser des eaux insuffisantes.
