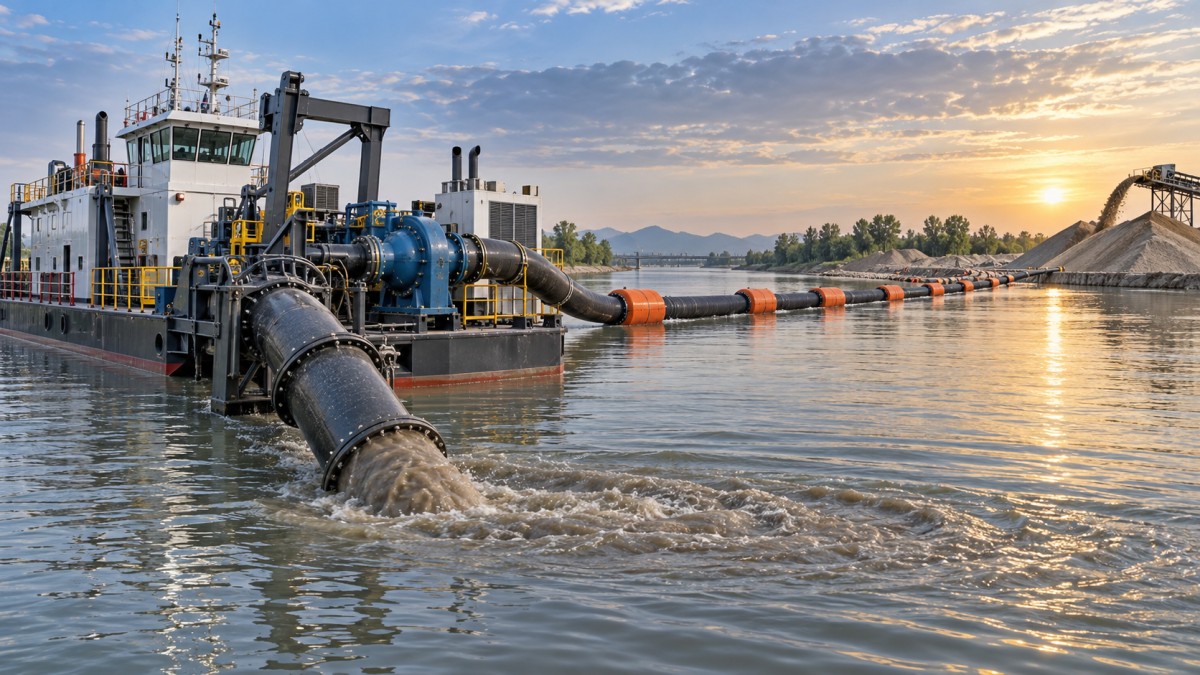

Comment l’adaptation de la pompe prévient la cavitation dans une drague à pompe pour sable de rivière

Comment l’adaptation de la pompe prévient la cavitation dans une drague à pompe pour sable de rivière

Pour les évaluateurs techniques, une adaptation appropriée de la pompe est essentielle pour maintenir un débit, une hauteur manométrique et une vitesse de boue stables dans une drague à pompe pour sable de rivière. Une pompe sous-dimensionnée ou mal adaptée peut créer des zones de basse pression, accélérer la cavitation, réduire l’efficacité du dragage et accroître l’usure des roues, des revêtements et des canalisations. La question n’est pas simplement de savoir si une pompe peut déplacer de l’eau ou de la boue à une capacité donnée. Il s’agit de déterminer si la pompe, le dispositif d’aspiration, la méthode d’excavation, la conduite de refoulement, le profil des sédiments et la profondeur de fonctionnement fonctionnent ensemble sur la plage de service prévue.

La cavitation commence lorsque la pression locale à l’entrée de la pompe tombe en dessous de la pression de vapeur du liquide. Des bulles de vapeur se forment alors et s’effondrent lorsqu’elles pénètrent dans des zones de pression plus élevée à l’intérieur de la pompe. Dans un système de dragage, cet effondrement peut provoquer des vibrations, du bruit, des fluctuations de la pression de refoulement, des piqûres sur les composants en contact avec le fluide et un transport instable des solides. Avec du sable de rivière abrasif, la cavitation et l’abrasion peuvent se renforcer mutuellement : les surfaces endommagées perturbent davantage l’écoulement, tandis que les particules coupantes accélèrent la perte de matière.

Le point de fonctionnement doit refléter l’ensemble du système de boue

La sélection de la pompe doit commencer par une courbe du système, et non par un diamètre nominal de pompe ou une puissance moteur. La courbe du système représente la hauteur manométrique requise à différents débits et combine la hauteur statique, les frottements dans les canalisations, les coudes, les vannes, les réductions, l’élévation de refoulement et les pertes liées au transport de boue. La courbe de la pompe indique la hauteur manométrique qu’une pompe sélectionnée peut produire à ces mêmes débits. Leur intersection constitue le point de fonctionnement.

Pour une drague à pompe pour sable de rivière, ce point de fonctionnement évolue en conditions réelles. Une canalisation flottante plus longue augmente les pertes par frottement. Un stockpile de refoulement plus élevé accroît la hauteur statique. L’usure augmente les jeux de la roue et modifie les performances de la pompe. Une entrée d’aspiration partiellement obstruée ou un matériau compacté au niveau de la tête de coupe ou de forage modifie les conditions d’entrée. L’évaluation de la seule courbe pour eau claire peut donc donner un résultat faussement rassurant.

La zone de fonctionnement privilégiée se situe généralement près de la plage de meilleur rendement de la pompe, tout en conservant une marge suffisante pour les variations prévues. Un fonctionnement très à gauche de la courbe peut provoquer une recirculation et une instabilité interne. Un fonctionnement trop à droite peut augmenter la vitesse côté aspiration, accroître les pertes à l’entrée et réduire la pression disponible pour empêcher la formation de vapeur. Aucune de ces conditions ne constitue une base fiable pour un dragage continu.

La NPSH est le contrôle de cavitation incontournable

Le calcul pratique de la cavitation compare la hauteur nette positive d’aspiration disponible (NPSHa) à la hauteur nette positive d’aspiration requise (NPSHr). La NPSHa est déterminée par les conditions du site et du système : pression atmosphérique à l’altitude du projet, température de l’eau, niveau d’eau au-dessus de l’entrée de la pompe, frottement dans la conduite d’aspiration, raccords d’entrée et pertes liées à la boue. La NPSHr est fournie par le fabricant de la pompe pour une pompe, une roue, une vitesse et une condition de débit spécifiques.

Une sélection techniquement défendable exige que la NPSHa reste supérieure à la NPSHr avec une marge de fonctionnement appropriée. La marge requise n’est pas une valeur fixe universelle ; elle doit être évaluée selon les recommandations du fabricant de la pompe, la variabilité du niveau d’eau, la charge en solides et les conséquences d’une interruption ou de dommages aux composants. En service de dragage, un calcul fondé sur une eau claire et calme peut sous-estimer la demande réelle à l’aspiration, car la boue ne se comporte pas comme de l’eau propre.

Le circuit d’aspiration mérite la même attention que la conduite principale de refoulement. Une tuyauterie d’aspiration courte, droite et de dimension adéquate génère normalement des pertes d’entrée plus faibles qu’un circuit comportant des coudes serrés, des réductions brusques, des fuites d’air ou une grille de protection restrictive. Des entrées d’aspiration insuffisamment immergées peuvent également entraîner des tourbillons d’air dans le système. L’entraînement d’air ne provoque pas toujours immédiatement des dommages classiques de cavitation, mais il peut déstabiliser le débit, réduire le rendement de la pompe et rendre l’évaluation de la cavitation moins prévisible.

Les propriétés des sédiments modifient le calcul d’adaptation

Les matériaux de rivière sont rarement uniformes. Le sable fin, le sable grossier, le gravier, les lentilles d’argile, les débris organiques et les couches compactées imposent des exigences très différentes à la pompe de dragage. La taille des particules influence la tendance à la décantation et la résistance dans les canalisations. La concentration en solides influe sur la densité de la boue et sur la hauteur manométrique nécessaire pour déplacer le mélange. Les particules dures et anguleuses augmentent l’exposition à l’usure, tandis que l’argile cohésive peut se comporter différemment du sable à écoulement libre et nécessiter une méthode d’excavation différente avant que le transport hydraulique ne soit stable.

La vitesse dans la canalisation doit être suffisamment élevée pour limiter les dépôts, mais une vitesse excessive augmente les pertes par frottement et l’usure. C’est une contrainte fréquente d’adaptation : augmenter la vitesse peut empêcher la décantation dans une longue conduite, mais peut pousser la pompe vers une condition présentant des pertes d’aspiration plus élevées ou un point de fonctionnement défavorable. La bonne réponse est rarement « installer la plus grande pompe disponible ». Il faut équilibrer la vitesse de transport, la concentration en solides, l’exigence de hauteur manométrique, la vitesse de la pompe et la marge d’usure pour le matériau et le circuit réels.

Lorsque le lit de la rivière comprend du sable dense ou des dépôts compactés, l’équipement d’excavation affecte également la stabilité de la pompe. Si le système de coupe, de forage ou de jet libère le matériau de manière irrégulière, la pompe peut alterner entre de l’eau diluée et des bouchons de boue lourde. Ces changements rapides peuvent déplacer le point de fonctionnement le long de la courbe et créer des fluctuations de pression. Une alimentation plus régulière améliore souvent à la fois le contrôle de la production et la résistance à la cavitation.

Décisions de configuration qui protègent la pompe

Plusieurs choix de conception et d’exploitation doivent être examinés conjointement plutôt qu’isolément :

• Vitesse de la pompe : Une vitesse plus élevée peut accroître la hauteur manométrique et le débit, mais elle augmente également la NPSHr et l’exposition à l’usure. La commande à vitesse variable peut être utile lorsque la profondeur de la rivière, la longueur de la canalisation ou les conditions d’alimentation varient.
• Sélection de la roue : Le diamètre, la géométrie des aubes, la taille des passages et le matériau doivent être vérifiés par rapport à la taille de particules attendue, à la hauteur manométrique requise et aux conditions d’usure. Un choix de roue pour eau claire peut ne pas convenir à une boue abrasive.
• Configuration des canalisations : Les longs circuits de refoulement, les changements d’élévation, les nombreux coudes et les conduites sous-dimensionnées modifient tous la courbe du système. Des pompes de surpression peuvent être envisagées lorsque le circuit ne peut pas être modifié, mais leur emplacement et leur commande doivent éviter d’affamer la pompe principale.
• Conditions d’aspiration : L’élévation de la pompe par rapport au niveau d’eau, l’immersion de l’entrée, la longueur d’aspiration et l’étanchéité à l’air ont des conséquences directes sur la NPSHa.
• Instrumentation : La pression d’aspiration, la pression de refoulement, la vitesse de la pompe, la charge moteur, le débit lorsque cela est possible et les tendances de vibration aident les opérateurs à identifier une inadéquation en développement avant que des dommages importants ne surviennent.

Les manomètres seuls ne permettent pas de diagnostiquer tous les épisodes de cavitation, en particulier lorsque les instruments sont mal placés ou amortis par la boue. Néanmoins, une baisse de la pression d’aspiration associée à une pression de refoulement instable, à un bruit inhabituel, à une hausse des vibrations ou à une baisse de production constitue un schéma d’alerte utile. Les résultats d’inspection sont également importants. Des piqûres localisées, des surfaces de roue rugueuses et des dommages anormaux aux revêtements doivent déclencher une révision des conditions de fonctionnement plutôt que d’être considérés comme une usure normale sans investigation.

Le dragage profond exige une plage de fonctionnement plus large

L’excavation profonde est particulièrement exigeante, car la géométrie d’aspiration, la régularité de l’alimentation et la hauteur de refoulement peuvent changer à mesure que les travaux progressent. Une tête de forage ou d’alésage peut être nécessaire pour fragmenter les couches compactées, mais le système hydraulique doit pouvoir accepter le matériau libéré sans surcharge répétée ni manque d’alimentation à l’entrée. L’évaluation doit inclure la profondeur de creusement prévue, la plage saisonnière du niveau d’eau, la distance de refoulement, la granulométrie des matériaux et si la destination est une zone de remblaiement, un stockpile, une usine de traitement ou une barge de transport.

C’est le contexte opérationnel d’équipements tels qu’unedrague à sable à aspiration par forage, où le forage mécanique ou le jet est associé à l’aspiration hydraulique. Des têtes de forage ou d’alésage robustes peuvent aider à ameublir le sable dense et les couches liées par l’argile, tandis que des pompes à boue résistantes à l’usure assurent un transport continu. Cependant, la tête d’excavation ne doit pas être évaluée séparément de la capacité de la pompe et de la résistance de la canalisation ; un outil de coupe très efficace peut créer des conditions d’alimentation qui dépassent les capacités d’un système de pompage insuffisamment adapté.

Éléments à demander lors d’une revue technique

Avant d’approuver une configuration de dragage de sable de rivière, demandez les courbes de performance de la pompe pour la vitesse et la roue proposées, les informations NPSHr, la courbe du système supposée, les dessins du dispositif d’aspiration, le diamètre de la canalisation et les détails du circuit, ainsi que les bases utilisées pour les hypothèses relatives à la boue. Les échantillons de matériaux ou des informations granulométriques fiables sont particulièrement précieux. Si ces données sont incertaines, la conception doit indiquer cette incertitude et conserver une possibilité d’ajustement par le contrôle de vitesse, des options de roue, des modifications de canalisation ou l’ajout d’une pompe de surpression.

Qingzhou Yongli Mining And Dredging Machinery Co., Ltd., établie en 1997 à Qingzhou, dans la province du Shandong, intervient dans les dragues et les équipements miniers, y compris les configurations à aspiration par désagrégateur, à aspiration par jet, à godets à chaîne, amphibies et à aspiration par forage. Son champ d’activité couvre la R&D, la fabrication, l’installation et la mise en service, l’exploitation de projets et l’affectation de personnel. Pour les évaluateurs, cette vision plus large des équipements est utile, car l’adaptation de la pompe doit être vérifiée parallèlement à la méthode d’excavation, à l’agencement de la plateforme flottante, aux pièces d’usure et aux conditions pratiques de mise en service sur le site du projet.

Une pompe qui semble adéquate sur une fiche technique peut néanmoins caviter lorsqu’elle est installée dans une configuration d’aspiration défavorable ou lorsqu’elle doit déplacer une boue plus dense et plus abrasive sur un circuit plus long que prévu. La décision la plus fiable repose donc sur une plage de fonctionnement documentée, et non sur une seule valeur de débit nominal. Confirmez les hypothèses hydrauliques dès le début, puis vérifiez-les à nouveau lors de la mise en service, à mesure que les conditions réelles de la rivière et le comportement des sédiments deviennent visibles.
